Descrição técnica

O C40 é um videoscópio industrial articulado em 360°, com display HD de 3,5 polegadas e câmera de alta definição. A unidade integrada é leve e portátil e foi desenvolvida para inspeções em aviação, energia, fundição mecânica, fabricação automotiva e inspeções especiais.

O operador pode trocar os tubos de inserção de diferentes diâmetros e comprimentos. O tubo tem classificação IP67 contra água e poeira; há tubos resistentes a óleo sob encomenda para ambientes mais severos.

O C40 registra imagens estáticas e vídeos dinâmicos para diagnóstico. A linha de referência em cruz é um recurso auxiliar de visualização; não deve ser confundida com um sistema de medição dimensional dedicado.

Sondas substituíveisRegistro de fotos e vídeosPonta com proteção IP67

Recursos do fabricante

Vantagens do Coantec C40 - Videoscópio Industrial Super HD

Inspeção e registro visual

Apresente a estrutura interna e a morfologia da superfície para ajudar a identificar defeitos. Registre imagens estáticas e vídeos dinâmicos para análise diagnóstica.

Imagens de paredes internas

Registre imagens e vídeos de paredes internas de tubos para apoiar uma avaliação visual detalhada.

Tubos em diferentes especificações

Use uma unidade principal com tubos de diâmetros, comprimentos e profundidades diferentes, na faixa de 0,95 a 6 mm conforme a configuração.

Troca rápida do tubo

O sistema de troca de tubo permite substituir tubos de diferentes especificações em cerca de 20 segundos, sem desmontar a porca de retenção.

Recursos de imagem e reprodução

Inclui zoom digital 4×, marca d’água de data, brilho de tela ajustável, detecção de rotação em tempo real, retícula em cruz, visualização em lista e reprodução de vídeo.

Proteção para aplicações severas

O tubo tem proteção IP67 e pode ser personalizado para resistir a óleo, por exemplo, em caixas de engrenagens de turbinas eólicas e equipamentos de energia.

Na prática

Conheça os recursos do Coantec C40 - Videoscópio Industrial Super HD

Sonda adaptada à aplicação

Escolha o diâmetro e o comprimento de inserção conforme o acesso, o trajeto e a distância até o ponto inspecionado.

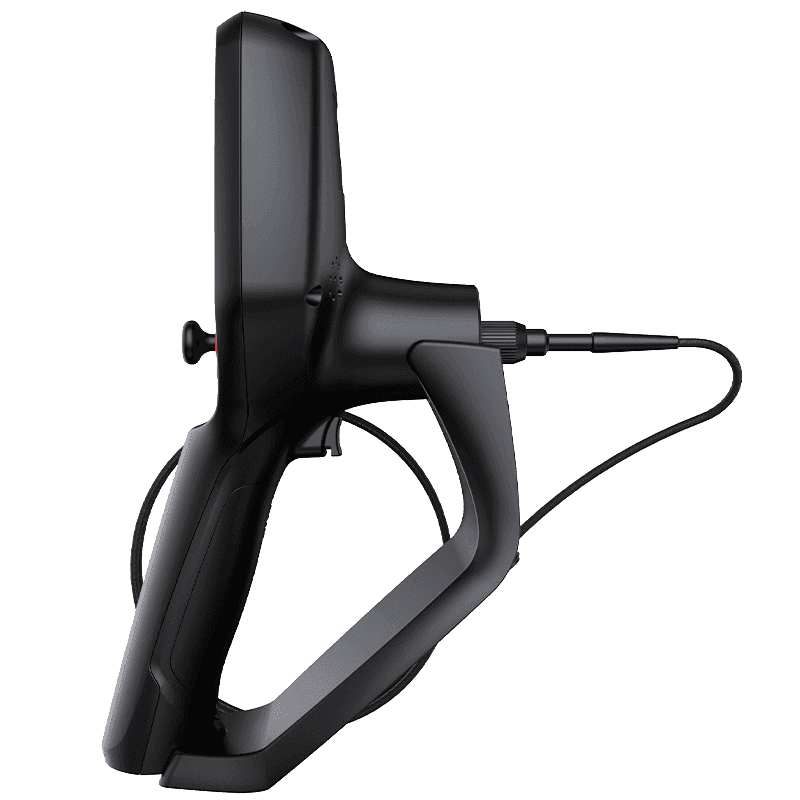

Imagem documentada em campo

Registre fotografias e vídeos e use a saída HDMI para visualizar a inspeção em uma tela externa.

Características

Configurações e fichas técnicas

Consulte os arquivos técnicos originais para confirmar códigos, montagem e compatibilidade antes do orçamento.

Características

Unidade principal e imagem

Tela HD de 3,5 polegadas; resolução de 640 × 480 pixels.
Zoom digital 4× em tempo real e zoom parcial 8× durante a reprodução.
Brilho LED ajustável de 0 a 7 níveis; retroiluminação do display ajustável em três níveis.
Medição auxiliar por linha de referência em cruz.
Captura de fotos e vídeos e captura de imagem durante a gravação.
Formatos: imagens JPEG/BMP e vídeos MP4.
Rotação de imagem: 0°/90°/180°/270°; pré-visualização em lista ou tela cheia.
Saída Micro HDMI.

Idiomas e dimensões

Idiomas de menu: chinês simplificado e tradicional, inglês, japonês, coreano, francês, alemão, português, espanhol, russo, italiano, holandês e outros.

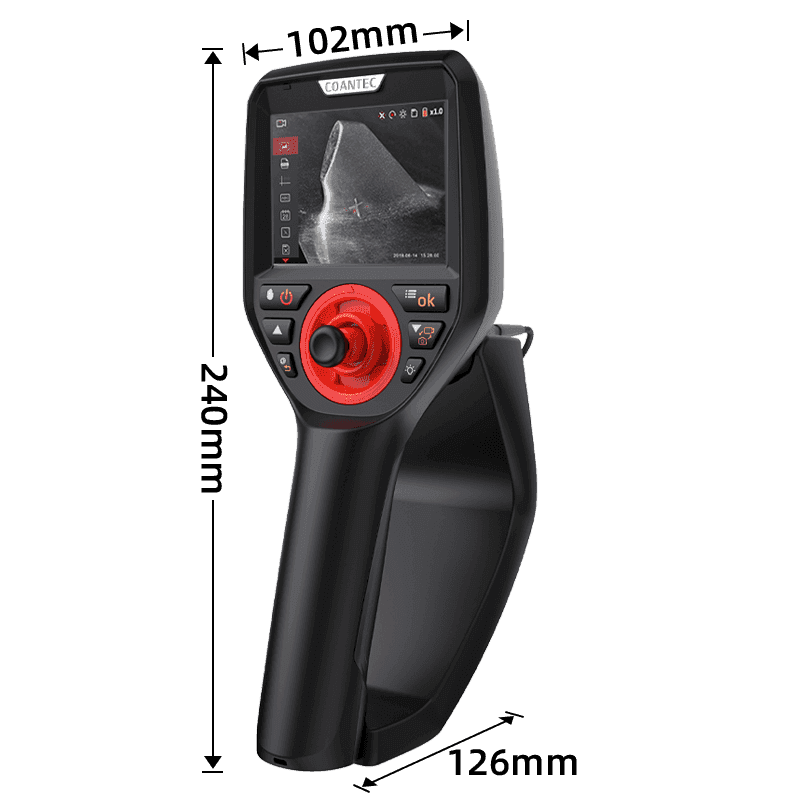

Dimensões da unidade: 240 × 102 × 126 mm.
Dimensões da embalagem: 411 × 321 × 165 mm.
Peso da unidade: 0,45 kg, incluindo bateria.

Tubos de inserção e câmera

Diâmetros (±0,1 mm): 0,95; 1,2/1,6; 1,8; 2; 2,8; 3; 3,9; 4,8; 6 mm.
Pixels da câmera por configuração: 160 mil ou 1 milhão.
Direção: frontal ou frontal/lateral conforme o diâmetro e a configuração.
Profundidade de campo listada: 5–50 mm; 3–50 mm; 5–100 mm; 8–80 mm.
Campo de visão listado: 120°; 120°/70°; 130°.
Comprimento de trabalho listado: 1–2 m; 1–3 m; 1–7 m.
Iluminação por fibra óptica ou LEDs frontais, dependendo da sonda.
Articulação: opções sem articulação, 4 direções ou 360° em todas as direções.
Ângulo de curvatura unidirecional: 150° para tubo de até 3 m; 120° para comprimentos de 3 a 5 m; 90° para comprimento de pelo menos 7 m, conforme configuração.
Material do tubo: fio de liga de tungstênio trançado resistente ao desgaste; ponta em liga dura; tubos substituíveis.
Controle mecânico nas configurações articuladas; dispositivo amortecedor na conexão entre unidade e tubo; proteção IP67 da ponta na configuração aplicável.

Alimentação e configuração padrão

Bateria de lítio recarregável com proteção contra inversão de polaridade.
Bateria: 3,7 V, 3.200 mAh.
Tempo de operação do sistema: pelo menos 4 horas.
Configuração padrão publicada: videoscópio C40, maleta, base magnética, bateria de lítio, carregador, leitor de cartão, cartão TF de 8 GB, alça antiqueda, manual e precauções de uso.
