FOTRIC P-MiX AcouTherm

Name: FOTRIC P-MiX AcouTherm
Brand: Fotric

Câmera AcouTherm que combina termografia, imagem acústica e modo MiX para inspeções industriais e manutenção preditiva.

Imagem acústica e termografiaLocaliza vazamentos e descargas parciais162 microfones MEMS

Fechar orçamento

Fotos: FOTRIC

Produto

Descrição técnica

A FOTRIC P-MiX combina termografia, imagem acústica e câmera visual em um instrumento portátil. O operador alterna entre os modos infravermelho (IR), acústico (AC) e combinado MiX; neste último, a distribuição térmica e os sinais acústicos aparecem simultaneamente na tela.

O modo térmico permite localizar aquecimentos em equipamentos elétricos, transmissões, recipientes de alta temperatura e isolamento. O modo acústico ajuda a investigar vazamentos, descargas parciais e ruídos ou vibrações anormais. A fabricante também apresenta avaliações de nível, vazão e custo de vazamentos, além de diagnóstico de descargas superficiais, flutuantes e corona.

A P-MiX integra recursos de análise de imagem por IA e pode trabalhar com NaviPdM para identificar alvos, acompanhar tendências e gerar relatórios. A lente infravermelha rotativa e o arranjo de microfones ajudam a inspecionar áreas altas, cantos e outros pontos de acesso difícil.

A linha inclui P7MiX e P5MiX. A tabela técnica abaixo reproduz os dados publicados para o P7MiX; a ficha consultada não separa as especificações do P5MiX. Confirme modelo, lente e configuração antes do orçamento.

Localiza vazamentos e descargas parciais162 microfones MEMSModos térmico, acústico e MiX

Recursos do fabricante

Vantagens do FOTRIC P-MiX AcouTherm

Três modos de inspeção

Alterne entre termografia infravermelha (IR), imagem acústica (AC) e visualização combinada MiX para investigar diferentes sinais no mesmo instrumento.

Imagem térmica de alta definição

O sensor infravermelho de 640 × 480 pixels, a sensibilidade inferior a 30 mK e os recursos MagicThermal® e IREdge® ajudam a revelar detalhes e contornos térmicos.

Foco inteligente e opções de lente

O TurboFocus® reúne foco automático por contraste térmico, assistência a laser, foco contínuo e por toque, além de foco manual. A fabricante lista lentes simples de 46°, 25°, 12° e 7° e opções duplas de 25° + 12° e 25° + 7°.

Imagem acústica com análise assistida por IA

Os 162 microfones MEMS e a câmera visual de 13 MP apoiam a localização de vazamentos e descargas parciais. A fabricante informa recursos de reconhecimento automático e marcação de contorno.

Diagnóstico de vazamentos e descargas parciais

A análise acústica oferece modos de fonte única, múltiplas fontes e holograma, além de avaliação de nível, vazão e custo de vazamentos e diagnóstico de descargas superficiais, flutuantes e corona.

Sinais intermitentes

O modo T-FFTD® de atraso de sinal ajuda a localizar vazamentos, descargas parciais e sinais de vibração que aparecem de forma intermitente.

Verificação cruzada no modo MiX

A apresentação simultânea das imagens térmica e acústica permite comparar a distribuição de temperatura com a origem do sinal sonoro durante a mesma inspeção.

Acesso e documentação em campo

O conjunto rotativo de lente infravermelha e microfones facilita alcançar áreas difíceis. NaviPdM® e o software AnalyzIR® apoiam identificação de alvos, análise de dados e geração de relatórios.

Na prática

Conheça os recursos do FOTRIC P-MiX AcouTherm

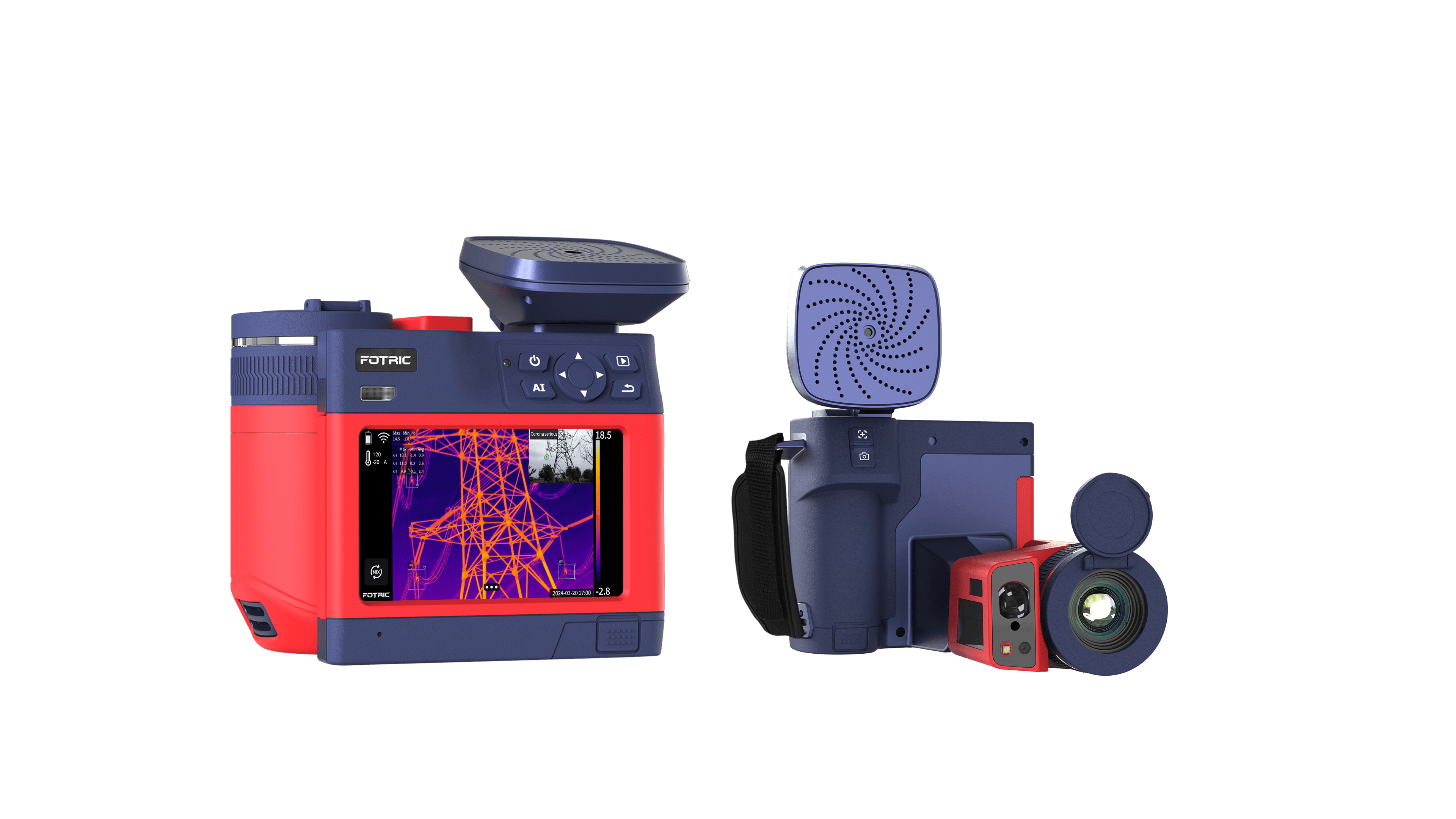

Dois diagnósticos em uma visualização

No modo MiX, a tela mostra em tempo real a imagem térmica e a localização da fonte acústica. O operador pode comparar os sinais sem trocar de instrumento.

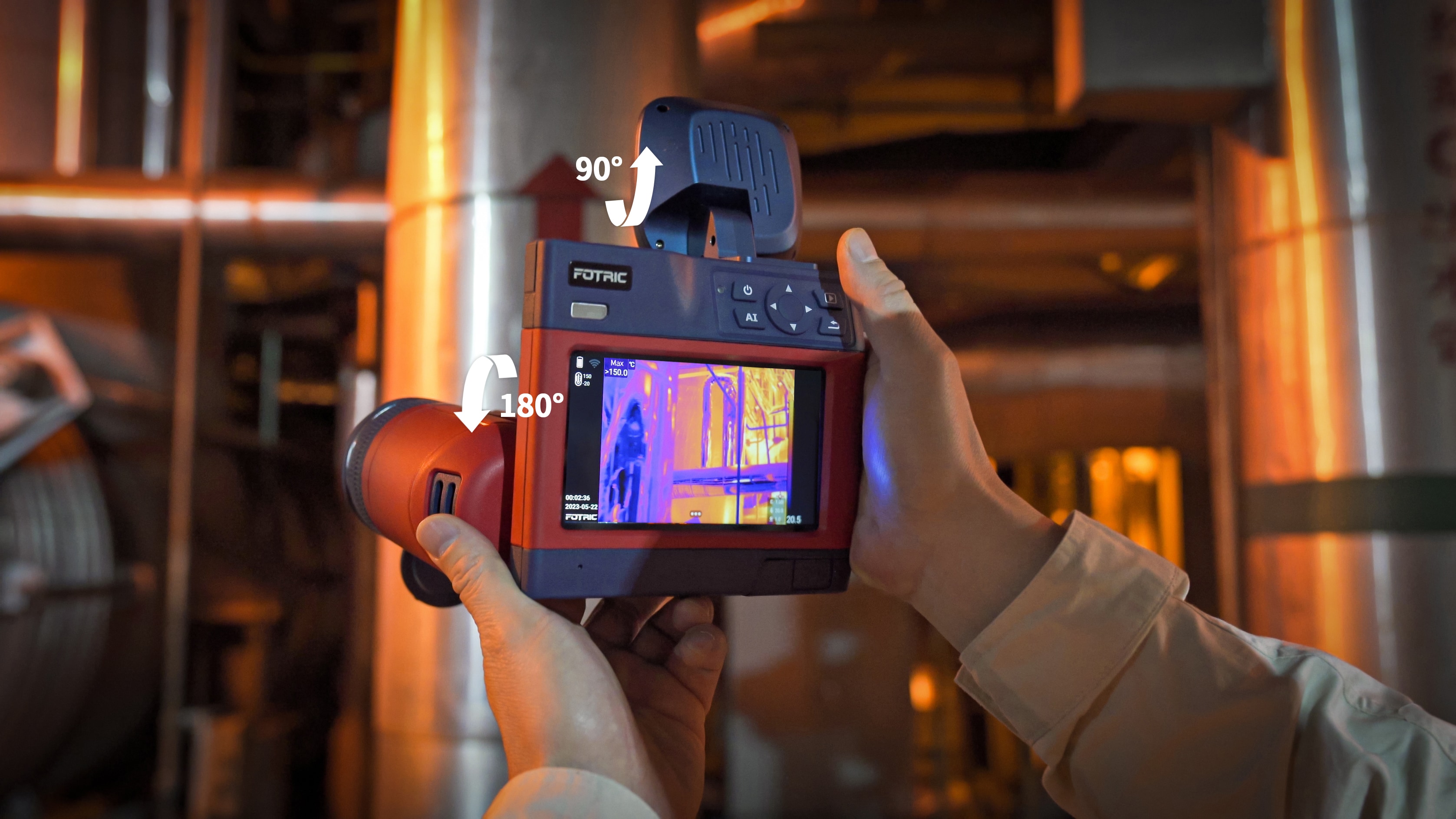

Medição em áreas de difícil acesso

O conjunto da lente infravermelha e do arranjo de microfones pode ser orientado para inspecionar componentes acima da linha de visão ou em posições de acesso limitado.

Características

Configurações e fichas técnicas

Características

P7MiX — imagem térmica e medição

Resolução infravermelha: 640 × 480 pixels.
Sensibilidade térmica (NETD): inferior a 30 mK a 30 °C.
Campo de visão publicado para a lente padrão: 25° × 19°; a linha também lista lentes selecionáveis de 46°, 25°, 12° e 7° e lentes duplas de 25° + 12° e 25° + 7°.
Foco TurboFocus®: foco automático por contraste térmico, assistência a laser, contínuo e por toque; foco manual.
Exatidão de medição: ±1 °C ou ±1%, o que for maior, a 25 °C ambiente na faixa de 0 a 100 °C; ±2 °C ou ±2% para as demais faixas.
Faixas de temperatura: −20 a 120 °C; 0 a 650 °C; e faixa inteligente.
Modos térmicos: térmico, digital, picture-in-picture e fusão T-DEF®; recursos MagicThermal® e IREdge®.

P7MiX — imagem acústica e visual

162 microfones digitais MEMS.
Campo de visão da imagem acústica: 66° × 52°.
Distância de trabalho acústica: 0,3 a 100 m.
Câmera visual industrial de 13 MP.
Modos acústicos: fonte única, múltiplas fontes e holograma.
Diagnóstico de descarga parcial superficial, flutuante e corona; avaliação de nível, vazão e custo de vazamento.
Modo T-FFTD® para sinais acústicos intermitentes de vazamento, descarga parcial e vibração.

Display, armazenamento e equipamento

Tela sensível ao toque IPS LCD de 5 polegadas; resolução de 1280 × 720 pixels e vidro Gorilla® com proteção antiexplosão, conforme a ficha do fabricante.
Modos combinados exibem simultaneamente as imagens térmica e acústica.
Cartão SD removível com troca a quente; suporte informado para cartões de até 1 TB.
Peso informado para o P7MiX: 1,6 kg com bateria e sem lente.
A linha inclui P7MiX e P5MiX; os valores desta ficha são os publicados para P7MiX e não devem ser presumidos para P5MiX sem confirmação.
