Descrição técnica

A FOTRIC TD2e Kit transforma sinais audíveis e ultrassônicos em um mapa acústico sobreposto à imagem da câmera visual. A matriz de 64 microfones MEMS e o processamento de beamforming ajudam a localizar, sem contato, vazamentos de ar comprimido, gás e vácuo, além de vibrações anormais em juntas soltas.

A faixa de posicionamento de 2 a 100 kHz e a distância de trabalho de 0,3 a 60 m abrangem inspeções de perto e de áreas afastadas. Os modos de fonte única, múltiplas fontes e todas as fontes mostram um ou vários pontos acústicos; a supressão de ruído reduz interferência ambiente e o modo de microdetecção destaca sons fracos.

O Kit é a configuração preparada para uso prolongado em campo: inclui duas baterias de troca rápida, base de carregamento, cartão TF de 32 GB, coldre, bolsa macia e maleta rígida. A câmera detecta som transmitido pelo ar e não localiza vazamentos ocultos atrás de paredes ou no subsolo.

64 microfones MEMSFaixa de localização de 2 a 100 kHzDuas baterias e maleta no kit

Recursos do fabricante

Vantagens do FOTRIC TD2e Kit

Transforma ultrassom em imagem

A matriz de 64 microfones MEMS e o beamforming em tempo real formam um mapa acústico sobre a imagem visível para indicar de onde vem o som.

Encontra vazamentos e sinais mecânicos

Localize vazamentos de ar comprimido, gás pressurizado e vácuo, além de vibrações anormais em juntas e componentes soltos.

Inspeção de 2 a 100 kHz

Ajuste manualmente a faixa de frequência e visualize o pico detectado para investigar a frequência associada ao defeito.

Múltiplas fontes em ambientes ruidosos

Os modos de fonte única, múltiplas fontes e todas as fontes exibem um ou diversos pontos. A supressão de ruído filtra interferência ambiente; a microdetecção capta sinais fracos.

Alcance de trabalho de até 60 m

O fabricante informa distância efetiva de trabalho de 0,3 a 60 m e sensibilidade para vazamentos de referência em diferentes distâncias e pressões.

Kit para jornada de campo

A configuração Kit inclui duas baterias removíveis em campo, com pelo menos três horas de operação por bateria, carregador, coldre, bolsa macia e maleta rígida.

Proteção e resistência

A unidade tem proteção IP54, resistência a queda de 2 m, resistência a choque de 25 g e resistência à vibração de 2 g, conforme os métodos indicados pela fabricante.

Na prática

Conheça os recursos do FOTRIC TD2e Kit

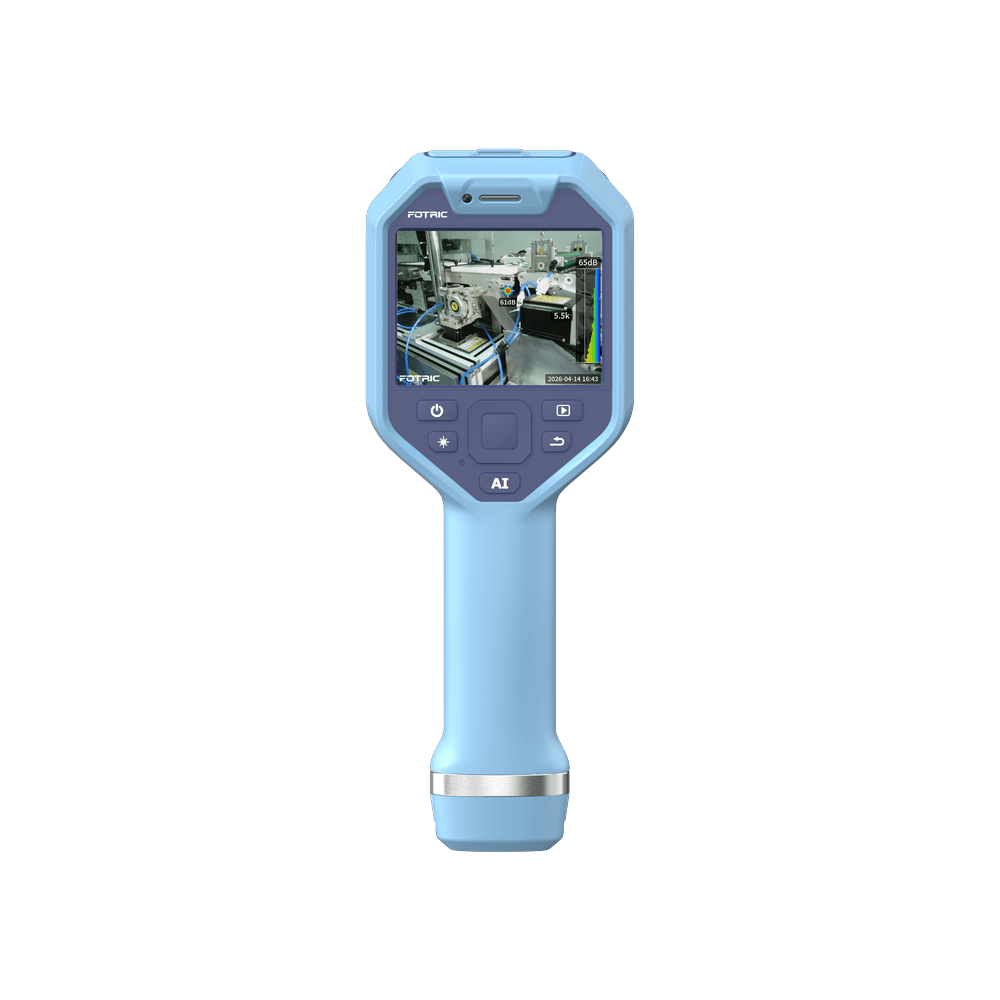

Ultrassom transformado em imagem

O arranjo de microfones identifica a direção da fonte sonora e a apresenta na tela. Isso facilita a busca por vazamentos em tubulações, sistemas de vácuo e instalações elétricas.

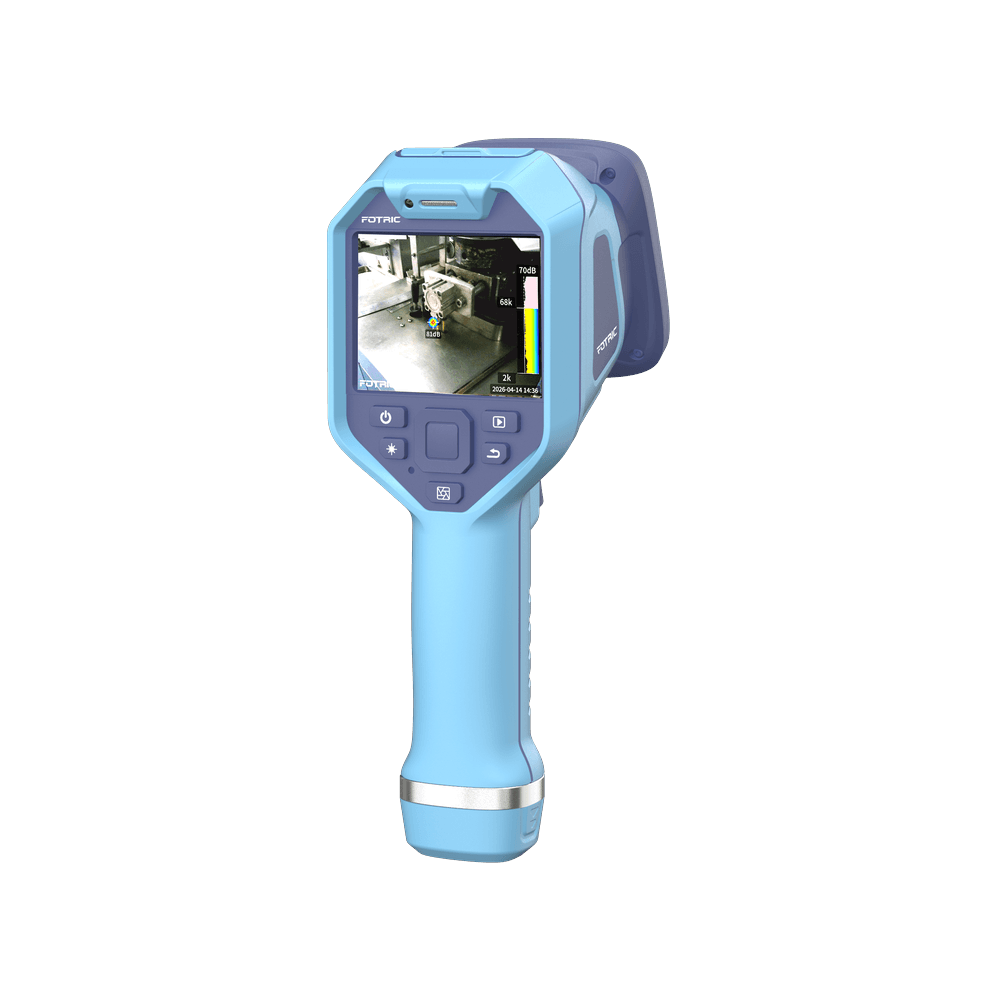

Kit pronto para a rotina de campo

As duas baterias removíveis, o coldre e as opções de transporte permitem continuar as inspeções e proteger o instrumento durante deslocamentos.

Características

Configurações e fichas técnicas

Características

Detecção e processamento acústico

Canais de microfone: 64 microfones digitais MEMS.
Campo de visão da imagem acústica: 58° × 45°.
Sensibilidade de pressão sonora publicada: 0,01 L/min a 0,1 MPa, 1,5 m, orifício de 30 µm; 0,025 L/min a 0,3 MPa, 3,5 m, orifício de 30 µm; 0,045 L/min a 0,3 MPa, 4,5 m, orifício de 40 µm.
Taxa de amostragem sonora: 200 kHz.
Faixa de frequência de posicionamento: 2 a 100 kHz; seleção manual de faixa e exibição da frequência de pico.
Distância de trabalho: 0,3 a 60 m.
Modos de imagem: fonte única, múltiplas fontes e todas as fontes.
Modo de supressão de ruído: filtra sons de baixo nível para reduzir interferência ambiente.
Modo de microdetecção: captura sons fracos para ajudar a identificar possíveis problemas.

Tela, captura e conexões

Tela sensível ao toque IPS LCD de 3,5 polegadas, resolução de 640 × 480 pixels e vidro protetor antiexplosão.
Câmera digital industrial de 5 MP.
Formato de imagem acústica: JPG.
Porta USB Type-C compatível com os padrões USB 3.0/2.0.
Iluminação LED para lanterna e modo flash.
Os arquivos exportados são imagens JPG com mapa acústico sobreposto; a página de suporte informa que não contêm dados acústicos brutos para reprocessamento no software de PC.

Alimentação, proteção e ambiente de uso

Bateria de lítio recarregável e substituível em campo: 3,6 V, 5.000 mAh.
Autonomia: pelo menos 3 horas por bateria, dependendo das condições de uso.
Classificação IP54 (GB/T 4208 / IEC 60529).
Resistência a queda: projetado para queda de 2 m.
Resistência a choque: 25 g (GB/T 2423.5 / IEC 60068-2-27).
Resistência à vibração: 2 g (GB/T 2423.10 / IEC 60068-2-6).
Idiomas publicados: inglês, alemão, francês, espanhol, português, italiano, polonês, japonês, coreano, chinês tradicional e tailandês.

Conteúdo do TD2e Kit

Unidade principal ×1; baterias de lítio recarregáveis ×2; base de carregamento; adaptador de energia; cabo USB Type-C para USB; cartão TF de 32 GB; coldre; guia rápido; lista de embalagem; bolsa portátil macia; maleta rígida.
O Kit possui garantia estendida publicada de 18 meses para a unidade principal; confirme cobertura e condições aplicáveis à região e ao orçamento.
O TD2e detecta ondas sonoras transmitidas pelo ar; não localiza vazamentos ocultos por paredes ou solo.
