Descrição técnica

A FOTRIC V-MiX combina um sensor infravermelho de 640 × 480 pixels, 162 microfones digitais MEMS e uma câmera visual industrial de 13 MP. Os modos IR, AC e MiX permitem escolher entre termografia, imagem acústica ou apresentação combinada dos sinais.

A imagem térmica identifica padrões de temperatura e pode usar TurboFocus®, MagicThermal® para reconhecimento automático de alvos, T-TWB® para representar diferenças de temperatura e IREdge® para realçar contornos. A imagem acústica apoia a localização de vazamentos, descargas parciais e vibrações, inclusive sinais intermitentes pelo modo T-FFTD®.

A tela pode apresentar fonte acústica única, múltiplas fontes ou holograma, com foco acústico na área de interesse para reduzir interferências. NaviPdM® pode automatizar identificação de alvos, rotas e tendências; o software AnalyzIR® analisa imagens, vídeos e dados e gera relatórios.

A linha V-MiX apresenta V7MiX e V5MiX. As especificações abaixo seguem a tabela oficial da linha V-MiX, que identifica o modelo como V-MiX, e podem variar entre as versões; confirme a configuração e a lente selecionadas.

Resolução térmica de 640 × 480162 microfones MEMSCâmera visual de 13 MP

Recursos do fabricante

Vantagens do FOTRIC V-MiX AcouTherm

Termografia, acústica e imagem visual

Reúna no mesmo equipamento sensor infravermelho de 640 × 480 pixels, 162 microfones MEMS e câmera visual industrial de 13 MP; use os modos IR, AC ou MiX.

Foco e detalhe térmico

O TurboFocus® oferece foco automático por contraste, assistência a laser, foco contínuo e por toque, além de foco manual. MagicThermal®, T-TWB® e IREdge® ajudam a identificar alvos e realçar diferenças e contornos.

Localização de sinais acústicos

Os modos de fonte única, múltiplas fontes e holograma apresentam a origem dos sons; o foco acústico ajuda a concentrar a análise na área de interesse.

Análise de eventos intermitentes

O modo T-FFTD® de atraso de sinal ajuda a encontrar vazamentos, descargas parciais e vibrações que ocorrem de modo intermitente.

Leitura simultânea no modo MiX

A tela apresenta ao mesmo tempo a distribuição térmica e os padrões acústicos, permitindo conferir os dois tipos de evidência no ativo inspecionado.

Compatibilidade com NaviPdM®

A integração com o assistente de inspeção NaviPdM® inclui identificação de alvos, análise de tendências, diagnóstico Delta-T, inspeções por rota e geração de relatórios.

Análise e documentação com AnalyzIR®

O software AnalyzIR® foi desenvolvido para analisar imagens, vídeos e dados de câmeras térmicas, acústicas e AcouTherm, incluindo geração de relatórios com um clique.

Armazenamento removível

O cartão SD pode ser trocado a quente; a capacidade suportada publicada pela fabricante chega a 1 TB.

Na prática

Conheça os recursos do FOTRIC V-MiX AcouTherm

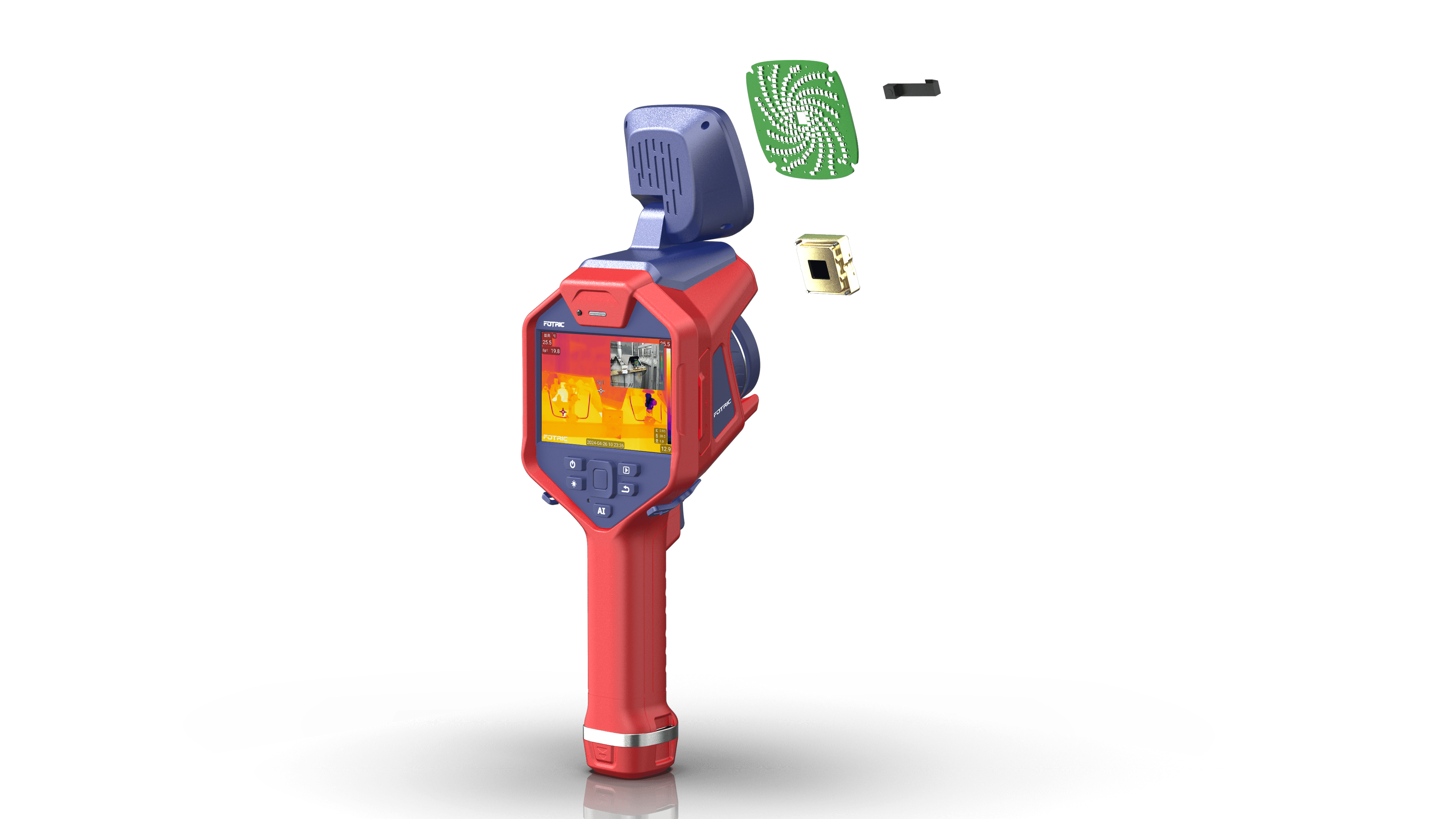

Visão térmica, acústica e visual

As três fontes de imagem dão contexto ao ponto inspecionado. É possível verificar a distribuição de temperatura, localizar o som e registrar a condição visual do ativo.

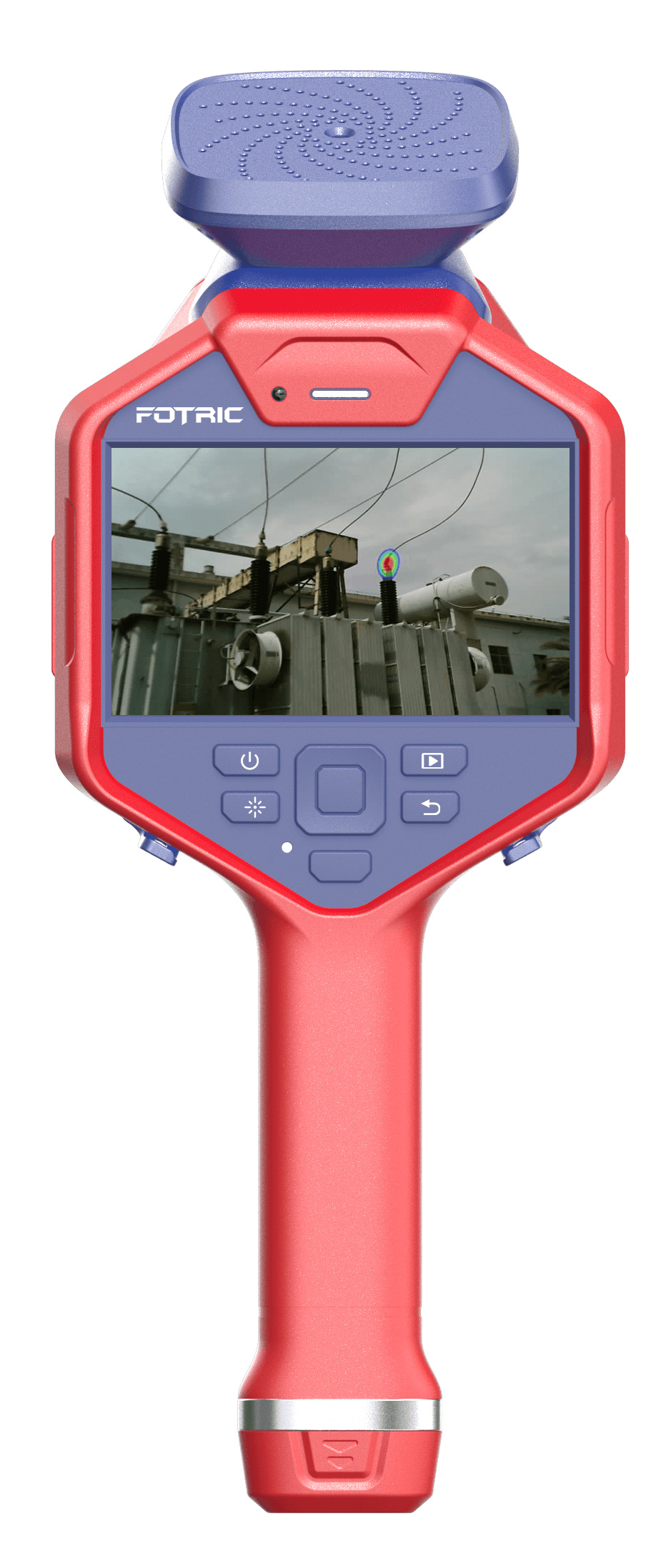

Inspeção acústica em ambientes industriais

Modos de fonte única, múltiplas fontes e holograma ajudam a isolar sinais de vazamentos, descargas elétricas e vibrações anormais mesmo com ruído ao redor.

Características

Configurações e fichas técnicas

Características

Imagem térmica e medição

Resolução infravermelha: 640 × 480 pixels.
Sensibilidade térmica (NETD): inferior a 30 mK a 30 °C.
Campo de visão térmico publicado: 25° × 19°.
Foco: sistema TurboFocus® (foco automático por contraste térmico, assistência a laser, contínuo e por toque) ou foco manual.
Exatidão publicada: ±2 °C ou ±2%, o que for maior.
Faixas de temperatura: −20 a 120 °C; 0 a 650 °C; e faixa inteligente.
Modos térmicos: térmico, digital, picture-in-picture, fusão T-DEF® e alta sensibilidade.
Recursos de imagem: MagicThermal® para reconhecimento de objetos e contorno de ROI, T-TWB® para representação de diferenças térmicas e IREdge® para realce de detalhes.

Imagem acústica e visual

162 microfones digitais MEMS.
Campo de visão da imagem acústica: 66° × 52°.
Distância de trabalho acústica: 0,3 a 100 m.
Câmera visual industrial: 13 MP.
Modos acústicos: fonte única, múltiplas fontes e holograma; foco acústico na região de interesse.
T-FFTD® de atraso de sinal para localização de vazamentos, descargas parciais e sinais de vibração intermitentes.

Display, dados e configuração

Tela LCD sensível ao toque de 5 polegadas, resolução de 1280 × 720 pixels e vidro Gorilla® com proteção antiexplosão, conforme a tabela da fabricante.
Cartão SD removível a quente, com suporte publicado para até 1 TB.
Peso informado para a linha V-MiX: 1,3 kg com bateria e sem lente.
A página apresenta V7MiX e V5MiX, mas não separa a tabela técnica por variante. Confirme modelo, lente e recursos disponíveis no equipamento cotado.
